Nadellager — kleine Zylinder für besondere Anforderungen

Die Wälzkörper im Nadellager sind dünne und lange Zylinder. Durch ihre kleinen Abmessungen eignen sie sich für spezielle Anforderungen. Je nach Variante wird auf einen Innenring verzichtet, das Nadellager rollt dann direkt auf der Welle oder Achse. Die meisten Radial-Nadellager verfügen über sehr gute Loslager-Eigenschaften.

Eigenschaften dieser Bauformen

Die kompakten Bauformen von Nadellagern, Nadelhülsen, und Nadelbüchsen ermöglichen einen platzsparenden Einbau in radialer Richtung und bieten dennoch eine relativ hohe Tragfähigkeit. Radial-Nadellager haben zudem sehr gute Loslagereigenschaften.

Nadellager-Varianten

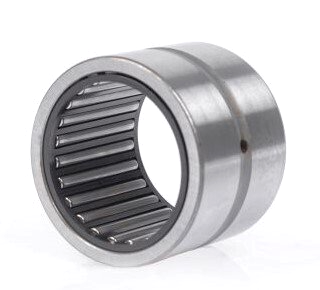

Nadellager mit massiven Ringen

Hauptabmessungen nach DIN 617 bzw. DIN 617-1. Massive Wälzlagerstahlringe gewähren eine vergleichsweise sehr hohe radiale Tragfähigkeit. Verfügbar mit Innenring und ohne Innenring, falls sich die gehärtete und geschliffene Welle als Laufbahn eignet.

Nadelhülsen/Nadelbüchsen

Hauptabmessungen nach DIN 618-1. Dünne Nadeln im tiefgezogenen, gehärtetem Stahlblechmantel bieten eine geringe Profilhöhe bei zugleich hoher radialer Tragfähigkeit. Einsetzbar, wenn sich die Welle als Lauffläche eignet und die Bohrung im Gehäuse nicht als Lauffläche für einen Nadelkranz eignet.

Nadelkränze

Hauptabmessungen nach DIN 5405-1. Für die Aufnahme hoher radialer Belastungen und eine stoßunempfindliche Lagerung. Nadelkränze bieten im Vergleich zu anderen Nadellagern die kleinste radiale Bauhöhe, erfordern jedoch auch eine gehärtete und geschliffene Laufbahn.

Materialbeschreibung der Nadellager

Nadellager/Nadelkränze aus Wälzlagerstahl

sind kostengünstig, halten sehr hohen Traglasten stand und eignen sich für Temperaturen von ca. -20 bis zu +120 °C, mit Kunststoffkäfig bzw. Kunststoffdichtungen bis zu +100 °C. Der Wälzlagerstahl ist verschleißfest, stoßfest, leitfähig und magnetisch.

Nadelhülsen/Nadelbüchsen mit Außenring aus Stahlblech und Nadeln aus Wälzlagerstahl

können bei Temperaturen von ca. -20 bis +120 °C eingesetzt werden. Nadelhülsen und Nadelbüchsen mit Kunststoffdichtungen können dauerhaft bei Temperaturen bis ca. +100 °C eingesetzt werden. Der Wälzlagerstahl ist verschleißfest, stoßfest, leitfähig und magnetisch.
