Spindellager / Präzisions-Schrägkugellager — für höchste Ansprüche

Präzisions-Schrägkugellager sind optimiert für einen äußerst genauen, vibrationsarmen und leisen Lauf. Sie halten hohen radialen Kräften und axialen Kräften aus einer Richtung stand. Für beidseitig axiale Belastungen können sie paarweise eingebaut werden.

Eigenschaften dieser Bauform

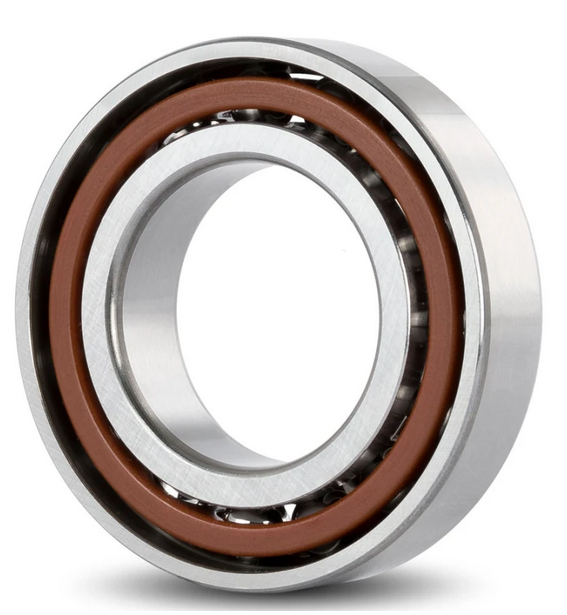

Spindellager

Hauptabmessungen nach DIN 628-1 (mindestens nach ISO-Toleranz­klasse 4). Die Präzisions-Schrägkugellager sind bei hohen radialen Belastungen sowie axialen Belastungen in einer Richtung einsetzbar. Bei paarweisem Einbau in X- oder O-Anordnung sind auch Axialbelastungen in beide Richtungen möglich. Erhältlich mit einem Belastungs­winkel von 15° (für höhere Radialbelastungen) oder 25° (für höhere Axialbelastungen). Die Lager sind nicht zerlegbar.

Materialbeschreibung der Spindellager

Spindellager aus Wälzlagerstahl

halten hohen Traglasten stand und eignen sich dauerhaft für Temperaturen bis ca. +80 ℃, kurzzeitig bis ca. +120 ℃.Der Stahl ist verschleißfest, stoßfest, leitfähig und magnetisch.

Hybrid-Spindellager mit Keramik-Kugeln und Ringen aus Wälzlagerstahl

verschleißen weniger im Vergleich zu Lagern ähnlicher Größe mit Stahlkugeln. Die Keramikkugeln wirken stromisolierend. Hybridlager sind leichter als gleichgroße Lager mit Stahlkugeln, halten höheren Drehzahlen stand, magnetisch und arbeiten in einem Temperaturbereich von ca. -20 bis dauerhaft +80 °C und kurzzeitig +120 °C.
